Датчики температуры Т.п/п-420-DIN43650.l

Цена с НДС от 6469 руб.

• Диапазоны преобразования температуры:
 - Т.п/п–420: -40...+125°С; -40...+100°С; 0...+100°С
 - Т.ХА–420: 0...+300°С; 0...+500°С; 0...+800°С
• Предел допускаемой абсолютной погрешности не более ±0,5%

Нравится прибор? Расскажи

Датчики  констуктивного исполнения 420-DIN с унифицированным токовым сигналом 4...20 мА предназначены для измерения температуры жидких, паро– газообразных сред, сыпучих материалов и других сред, неагрессивных к материалу защитной арматуры. Датчики с выходом 4...20мА используются тогда, когда расстояние от точки контроля температуры до прибора может достигать до 1000 м, а также совместно с приборами с унифицированным токовым входным сигналом 4 … 20 мА.

Датчики  420-DIN  предназначены для замены импортных аналогов.

В датчиках температуры Т.п/п-420-DIN используется полупроводниковый элемент ТС 1047 фирмы «Microchip», в датчиках Т.ХА-420-DINпреобразователь термоэлектрический  с НСХ ХА (К) по ГОСТ Р 8.585–2001.

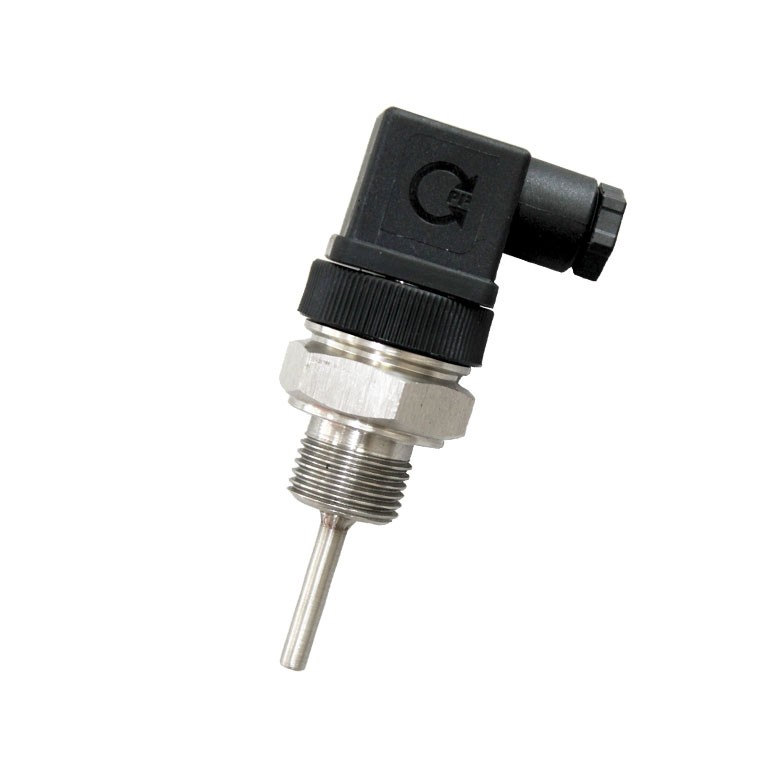

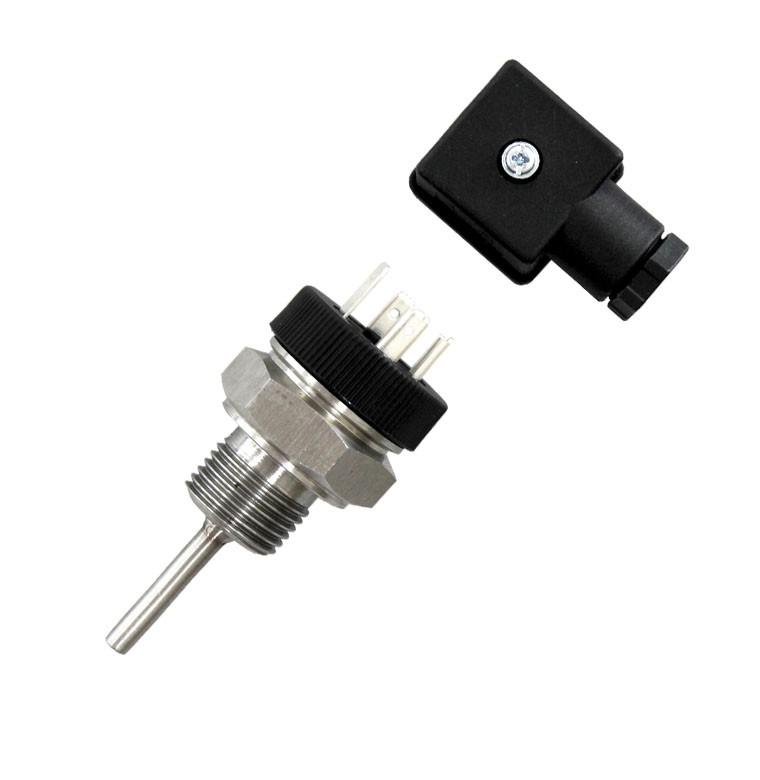

Внешний вид

Перечень стандартных размеров

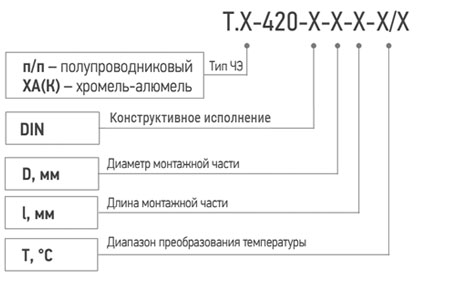

  Обозначение при заказе М, мм L1, мм D, мм L, мм
  Din М10×1.L М10×1 10 4 (ХА)

Любая длина*


  Din М12×1,5.L М12×1,5 12 4, 5
  Din М16×1,5.L М16×1,5 14 4, 5, 6
  Din М20×1,5.L М20×1,5 16 4, 5, 6
  Din G3/8".L G3/8" 14 4, 5, 6
  Din G1/2".L G1/2" 16 4, 5, 6

* L возможен заказ нестандартных размеров, уточняйте у менеджеров

Схема подключения

где мА – миллиамперметр или другой измерительный прибор с токовым входом;
Rн – нагрузки не более 1,0 кОм


См. также Датчик температуры с токовым выходом 4...20 мА Кл1-1 без штуцера
Датчик температуры с токовым выходом 4...20 mA Кл1-3 с неподвижным штуцером
Индикатор сигналов тока для визуализации измеренных величин ИТС 4-20

Характеристика Т.ХА–420-DIN Т.п/п–420-DIN
Тип чувствительного элемента НСХ ХА(К) по ГОСТ Р 8.585–2001 полупроводниковый датчик ТС1047
 Напряжение питания, В  7,5 … 36
 Диапазоны преобразования температуры,°C 4 мА  20 мА  4 мА  20 мА
0 300 -40 +125
0 500 -40 +100
0 800 0 +100
Предел допускаемой абсолютной погрешности не более ±0,5 % от диапазона преобразования
Максимальное сопротивление нагрузки, кОм
Степень защиты от воздействия воды и пыли IP44



Для отображения сигналов 4..20 мА в выходных цепях датчиков в единицах физической величины
Бобышка Б1
Для присоединения к трубам, емкостям и т.д. Сталь 3 (10), Сталь 12Х18Н10Т. Резьба: М12х1,5, М16х1,5, М20х1,5
Бобышка Б2
Для присоединения к воздуховодам. Сталь 3 (10), Сталь 12Х18Н10Т. Резьба: М12х1,5, М16х1,5, М20х1,5
Гильза защитная Гз1
Для присоединения к трубам, емкостям и т.д. Сталь 3 (10), Сталь 12Х18Н10Т. М8х1, М12х1,5, М16х1,5, М20х1,5
Гильза защитная Гз2
Для присоединения к трубам, емкостям и т.д. с внутренней резьбой. Сталь 3 (10), Сталь 12Х18Н10Т. М16х2
Гильза защитная Гз3
Для присоединения к трубам, емкостям и т.д. с внутренней резьбой. Сталь 3 (10), Сталь 12Х18Н10Т. М10х1,5
