Термопреобразователи сопротивления ТСМr (ТСПr)–Кл1-1, 1-2, 1-3

Цена с НДС от 1045 руб.

• контроль температуры жидких и сыпучих сред
• диапазон измерения температуры от -50 до +180°С
•
диаметр зонда от 5 до 10 мм

Термопреобразователи сопротивления внесены в Госреестр средств измерений РФ

Нравится прибор? Расскажи

Термопреобразователи сопротивления Кл1 c чувствительным из платины ТСП и меди ТСМ с клеммной головкой предназначены для непрерывного измерения температуры жидких, паро– газообразных сред, сыпучих материалов и других сред, неагрессивных к материалу защитной арматуры, в том числе для контроля и поддержания температуры теплоносителя в системах отопления (HVAC).

В термопреобразователях используется клеммная головка диаметра 45 или 58 мм с винтовой герметично-закручивающейся крышкой без уплотнительного кольца. Все металлические детали термометров изготовлены из пищевой нержавеющей стали 12х18хH10T. Допускается изготовление подвижного штуцера из чёрного металла с покрытием цинк или никель.

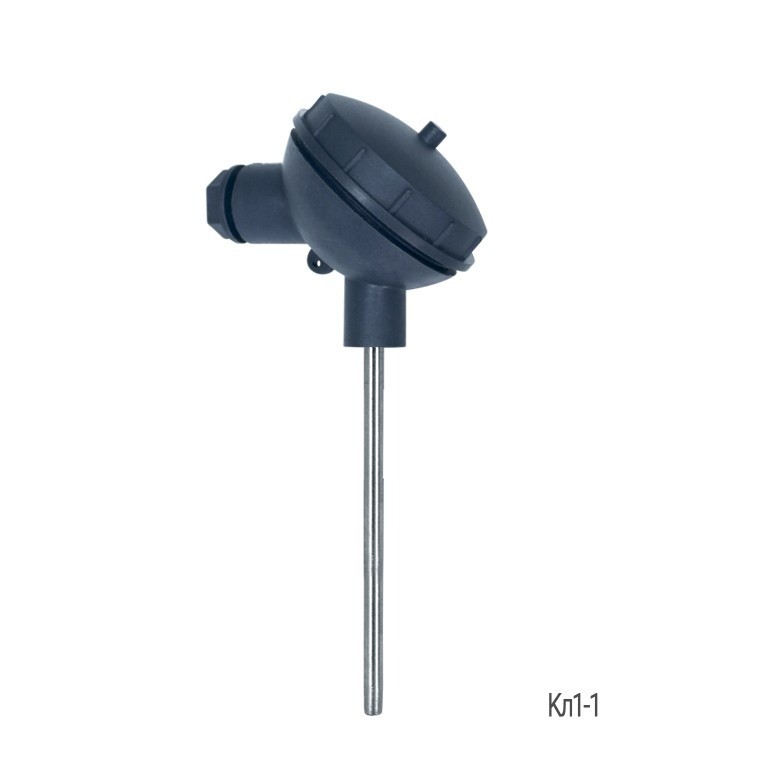

Внешний вид

Кл1-1 Кл1-2 Кл1-3

Перечень стандартных размеров

Номер исполнения Тип клеммной головки* Диаметр монтажной части, D,мм Диаметр резьбы, М Длина монтажной части, I, мм
Кл1-1 М 5,0 - 80; 100; 120; 200
6,0
Б 8,0; 10,0 - 100; 120; 160; 200; 300; 400; 500; 630; 800; 1000
Кл1-2

М

I2 =30мм

5,0

М10х1,0

М12х1,5

80; 100; 120; 200
6,0 М16х1,5

Б

I2 =120 мм

8,0; 10,0 М20х1,5; G½ 100; 120; 160; 200; 300; 400; 500; 630; 800; 1000
Кл1-3 М 5,0 М12х1,5 80; 100; 120; 160; 200
6,0 М16х1,5
Б 8,0; 10,0 М20х1,5; G½ 100; 120; 160; 200; 300; 400; 500; 630; 800; 1000

* М – малая клеммная головка Ø 45 мм; Б – большая клеммная головка Ø 58 мм.

 НСХ  50М; 100М; 50П; 100П; Pt100; Pt1000
 Класс допуска  А; B; C
 Диапазон измеряемой температуры, °С  -50…+180
 Время термической реакции, с  d = 5 мм: 9,0
 d = 6 мм: 15,0
 d = 8 мм: 20,0
 d = 10 мм: 30,0

Условное давление, МПа (для Кл1-2, Кл1-3)  4,0
 Схема соединений  3-х проводная
 Материал защитной арматуры ст.12Х18Н10Т
Бобышка Б1
Для присоединения к трубам, емкостям и т.д. Сталь 3 (10), Сталь 12Х18Н10Т. Резьба: М12х1,5, М16х1,5, М20х1,5
Бобышка Б2
Для присоединения к воздуховодам. Сталь 3 (10), Сталь 12Х18Н10Т. Резьба: М12х1,5, М16х1,5, М20х1,5
Гильза защитная Гз1
Для присоединения к трубам, емкостям и т.д. Сталь 3 (10), Сталь 12Х18Н10Т. М8х1, М12х1,5, М16х1,5, М20х1,5
Гильза защитная Гз2
Для присоединения к трубам, емкостям и т.д. с внутренней резьбой. Сталь 3 (10), Сталь 12Х18Н10Т. М16х2
Гильза защитная Гз3
Для присоединения к трубам, емкостям и т.д. с внутренней резьбой. Сталь 3 (10), Сталь 12Х18Н10Т. М10х1,5
