Терморегуляторы Ратар-02, -02М универсальные

Цена с НДС от 5416 руб.

• Полууниверсальный вход
• Яркий светодиодный дисплей
• Интуитивно-понятное программирование
• Высокая точность
• Возможность смещения нуля и наклона без нарушения юстировки (для ТС и ТП)
• Пять типов логики выходного устройства

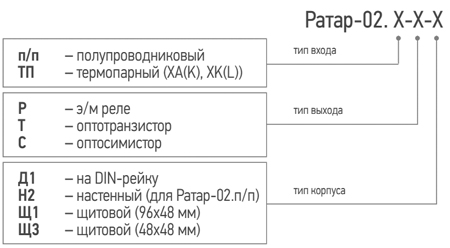

Условное обозначение терморегулятора для инкубатора, электрокотла Ратар-02 Условное обозначение терморегулятора для инкубатора, электрокотла Ратар-02

Также продается на:

Нравится прибор? Расскажи

Терморегуляторы Ратар-02.п/п и Ратар-02M.ТС имеют дополнительный вход для подключения датчика уровня.

У терморегуляторов Ратар-02.ТП и Ратар-02M.ТС типы НСХ входов переключаются программно. Терморегуляторы Ратар-02М.ТС имеют повышенную коммутируемую способность с управлением тока в нагрузке до 16 А.

По типу входа приборы подразделяются на три группы:

- п/п - с использованием полупроводникового термочувствительного элемента ТС1047,
- ТС - для работы с термопреобразователями сопротивления: 50М, 100П, Pt100,
- ТП - для работы с термоэлектрическими термопреобразователями: ХК(L), ХА(К).

Приборы имеют один из типов выходов:

- Р - э/м реле,
- Т - оптотранзистор,
- С - оптосимистор.

Приборы выпускаются в корпусах:

- Щ1 - щитовом 96х48 мм,
- Щ3 - щитовом 48х48 мм,
- Н2 - настенном,
- Д1 - на ДИН-рейку.

Терморегуляторы в настенном исполнении применяются для поддержания температуры в саунах, овощехранилищах, погребах, инкубаторах , теплицах и т.п.

Терморегуляторы Ратар-02М.ТС.Щ3 оптимально подходят для управления средними и большими инкубаторами.

Терморегуляторы с термопарным входом Ратар-02.ТП используются в термошкафах, печах и т.д.

Терморегуляторы Ратар-02М.ТС.Д1 в корпусе на ДИН-рейку – оптимальный вариант для управления тёплым полом.


См. также: Терморегулятор Ратар-02У со встроенным реле контроля уровня
Терморегулятор Ратар-02К со встроенным таймером для саун и фитобочек
Терморегулятор Ратар-02А-1 для необслуживаемых помещений

Характеристики

Ратар-02.п/п

Ратар-02.ТП

Ратар-02М.ТС

Диапазон измерения и регулирования температуры

-40…+125⁰С

-50…+750⁰С (ХК(L))

-50…+1300⁰С (ХА(К))

-50…+200⁰С (50М)

-200…+650⁰С (100П, Pt100)

Точность измерения

±2⁰С

±(2+0,003Т)⁰С (±0,5%)

±0,15%

Разрешающая способность (дискретность)

0,1⁰С

1,0⁰С

1,0⁰С: -200…-100⁰С

0,1⁰С: -99,9…+650⁰С

Гистерезис

0…30⁰С

0…400⁰С (ХК(L))

0…750⁰С (ХА(К))

0…125⁰С (50М)

0…400⁰С (100П, Pt100)

Напряжение питания

198…242 В

198…242 В

85…250 В перем.тока или 120...250 В пост.тока

Номинальный ток нагрузки

э/м реле: 5,0А при cosφ≥0,6
оптосимистор: 200мА
оптотранзистор: 50мА
при напряжении 5,5…6,5 В

э/м реле: 16,0А при cosφ≥1,0; 8,0А при cosφ≥0,4 оптосимистор: 200мА
оптотранзистор: 50мА
при напряжении 5,5…6,5 В

Наличие дополнительного входа для подключения датчика уровня (термопереключателя и т.д.)

сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня ≤ 100 кОм

-

сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня 100 кОм

Тип корпуса:

Д1 – 72х88х54 мм

Н2 – 82х128х63,5 мм

Щ1 – 96х48х112 мм

Щ3 – 48х48х112 мм





-



Программируемая логика работы выходного устройства

1 – нагреватель, 2 – холодильник, 3 – сигнализатор нахождения в заданных границах, 4 – сигнализатор выхода за заданные границы, 5 – режим индикации температуры

Задание смещения нуля и наклона без нарушения юстировки

-

Задание задержки включения-выключения выходного устройства

Масса

не более 0,40 кг
